中 華 人 民 共 和 國 黑 色 冶 金 行 業 標 準YB/T4001.1-2007
鋼格柵板及配套件 第 1 部分：鋼格柵板
鋼格柵板及配套件 第 1 部分：鋼格柵板
1 范圍
本部分規定了鋼格柵板(簡稱鋼格板)的構造、尺寸、技術條件、設計、安裝、檢驗規則和包裝、標志及質量證明書。本部分中未列出的其他類型鋼格板和其他金屬格柵板，可參考本部分的有關規定執行。本部分適用于石油、化工、冶金、輕工、造船、能源、市政等行業的工業建筑、公共設施、裝置框架、平臺、地板、走道，樓梯踏板、溝蓋、圍欄、吊頂?shù)取?br />2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本標準。
GB/T700 碳素結構鋼
GB/T 13912-2002 金屬覆蓋層、鋼鐵制品熱浸鋅層技術要求
GB/T 14452-1993 金屬?gòu)澢W(xué)性能試驗方法
YB/T 5349-2006 金屬?gòu)澢W(xué)性能試驗方法
3 術語及定義
下列術語及定義適用于本部分。
3.1
鋼格板 steel bar grating
鋼格板是一種由承載扁鋼與橫桿按照一定的間距正交組合，通過焊接或壓鎖加以固定的開敞板式鋼構件。根據制作方法不同，主要分為壓焊鋼格板和壓鎖鋼格板。
3.2
承載扁鋼 bearing bar
承受主要荷載的扁鋼。
3.3
橫桿 cross bar
固定于負載扁鋼上的扭絞方鋼、圓鋼或扁鋼等。
3.4
凈空間隙 clear opening
鋼格板開敞通孔的大內切圓直徑。
3.5
承載扁鋼中心間距 bearing bar centers
相鄰的兩條承載扁鋼中心到中心之間的距離。
3.6
橫桿中心間距 cross bar centers
相鄰的兩條橫桿中心到中心之間的距離。
3.7
包邊板 end bar
焊于鋼格板承載扁鋼或其他開口、切口邊緣上的扁鋼或型鋼。
3.8
踢腳板 toe plate
固定于平臺四周或鋼格板切口、開孔的邊緣的擋板。
3.9
鋼格板長度length
平行于承載扁鋼方向的鋼格板大尺寸，稱為鋼格板的長度 (L)。
3.10
鋼格板寬度 width
垂直于承載扁鋼方向的鋼格板大尺寸，稱為鋼格板的寬度 (W)。
4 產品構造
4.1 壓焊鋼格板

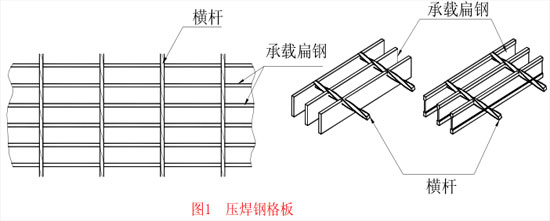

在承載扁鋼和橫桿的每個交點處，通過壓力電阻焊固定的鋼格板，稱為壓焊鋼格板。壓焊鋼格板的橫桿通常采用扭絞方鋼。如下圖所示：
4.2 壓鎖鋼格板

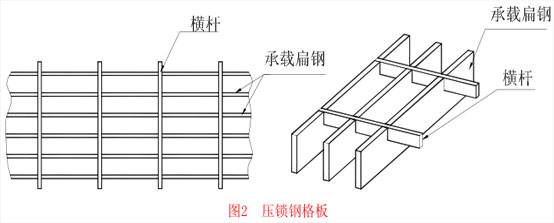

在承載扁鋼和橫桿的每個交點處，通過壓力將橫桿壓入承載扁鋼或預先開好槽的承載扁鋼中，將其固定的鋼格板，稱為壓鎖鋼格板。壓鎖鋼格板的橫桿通常采用扁鋼。如下圖：
4.3 鋼格板可根據用戶的需要，加工成各種尺寸和形狀。
4.4 承載扁鋼的間距和橫桿的間距可由供需方根據設計要求確定。
4.5 在承載扁鋼的端頭，一般使用與承載扁鋼同規格的扁鋼進行包邊，也可使用型鋼或直接用踢腳板包邊，但包邊板的截面積不宜小于承載扁鋼的截面積。
4.5.1 根據需方的要求，可以不包邊交貨。
4.5.2 包邊采用焊高不小于承載扁鋼厚度的單面貼角焊，焊縫長度不得小于承載扁鋼厚度的4倍。
4.5.3 在包邊板不承受荷載的情況下，允許間隔4根承載扁鋼焊接一處，但間距不得大于150mm。
4.5.4 在包邊板承受荷載的情況下，不允許間隔焊接。
4.5.5 與承載扁鋼同向的包邊板，必須與每一根橫桿焊接。
4.5.6 鋼格板中的切口、開孔超過180mm的，應作包邊處理。
4.5.7 樓梯踏步板的端邊板至少應單面滿焊。
4.5.8 樓梯踏步板如有前沿包邊護板，必須貫穿整個踏步。
4.6 承載扁鋼可以是矩形截面的扁鋼、Ⅰ形截面的型鋼，也可以是其他幾何截面的型鋼。

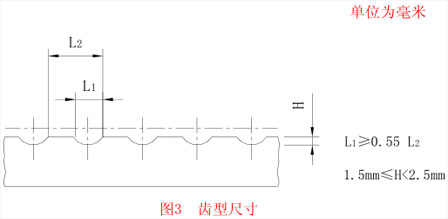

4.7 鋼格板的承載扁鋼，可以帶有齒型，以增加鋼格板的防滑力，齒型尺寸如圖3所示。在每100mm 內不能少于5齒。
4.8 平臺(走道)上的鋼格板的小寬度不宜小于300mm。
5 型號和標記
5.1 鋼格板的型號，根據承載扁鋼規格、承載扁鋼與橫桿組合間距、鋼格板結構型式、承載扁鋼外形，以及表面處理狀態等不同，形成多種規格，型號表示方法如下：
注 ：
1. 鋼格板構造型式，例如:
W — 壓焊鋼格板(在標記中可省略)；
L — 壓鎖鋼格板。
2. 承載扁鋼中心間距，單位為毫米。
3. 橫桿中心間距，單位為毫米。
4. 承載扁鋼外形標記:
F -- 扁鋼(在標記中可省略)；
Ⅰ -- Ⅰ型鋼；
S -- 齒型扁鋼。
5. 表面處理狀態標記:
G -- 熱浸鍍鋅(在標記中可省略)；
P -- 涂漆；
U -- 表面不作處理。
5.2 標記示例
鋼格板的承載扁鋼為Ⅰ型鋼，截面尺寸為75mm×7mm×4mm，承載扁鋼中心間距為30mm， 橫桿中心間距為50mm，構造型式為壓焊鋼格板，表面不處理，其標記為G757／30／50WⅠU。鋼格板承載扁鋼的截面尺寸為30mm×2 mm，中心間距為20mm，橫桿中心間距為33mm，構造型式為壓鎖鋼格板，表面熱浸鍍鋅處理，其標記為G302／20／33L。
6 訂貨內容
按本部分訂貨的合同或訂單應包括下列內容：
a)標準編號
b)產品名稱
c)型號
d)表面處理狀態
e)鋼格板尺寸及包邊要求
f)交貨面積數量
g)附加技術要求
7 尺寸、外形及允許偏差
7.1 鋼格板長度的允許偏差為+0.-5 mm，寬度的允許偏差為±5mm。
7.2 任何一塊鋼格板的尺寸均受鋪吊和搬運過程中的受力限制，可拆卸鋪板的尺寸還需考慮到使用人工搬運時的重量限制。
7.3 承載扁鋼的不垂直度應不大于扁鋼寬度的10％。
7.4 橫桿位置偏差：橫桿表面應不超出承載扁鋼表面1mm；橫桿兩端通常應不超過鋼格板兩側端面2mm。
7.5 橫桿偏斜及間距偏差：橫桿邊緣對鋼格板中心的偏斜應不大于5mm：如圖5所示。在任意1500mm長度內，兩端橫桿間距的允許偏差為±6mm。
7.6 縱向彎曲: 鋼格板的縱向彎曲撓度應不大于長度的1／200。
7.7 橫向彎曲： 鋼格板的橫向彎曲撓度(在包邊前)應小于寬度的1／100。
7.8 對角線偏差：鋼格板由于尺寸公差而引起對角線的相對偏差，不應大于±5mm。
